當前產品類別：底盤類

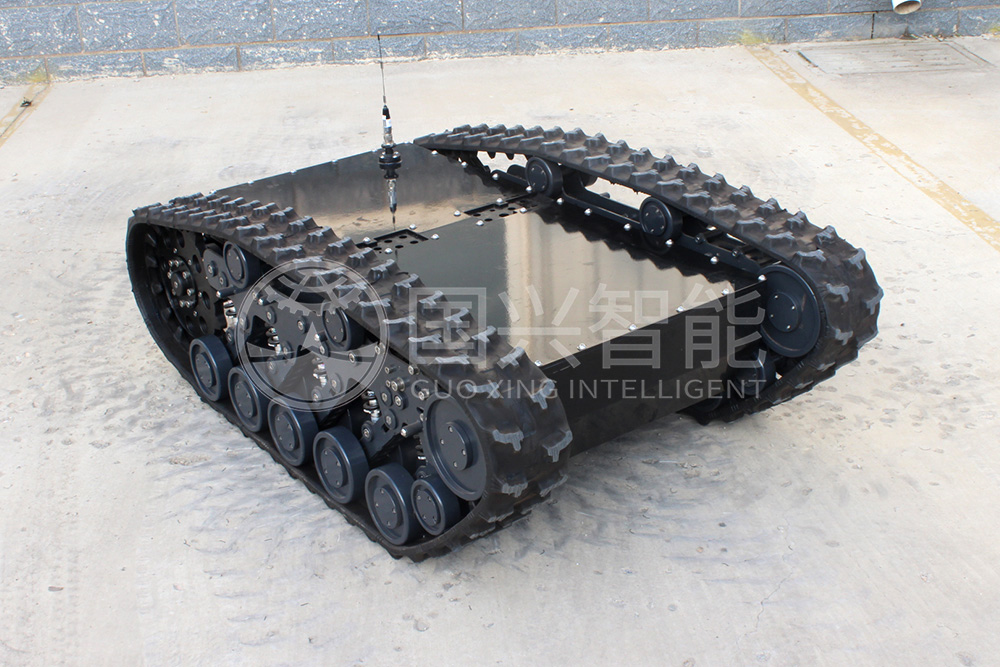

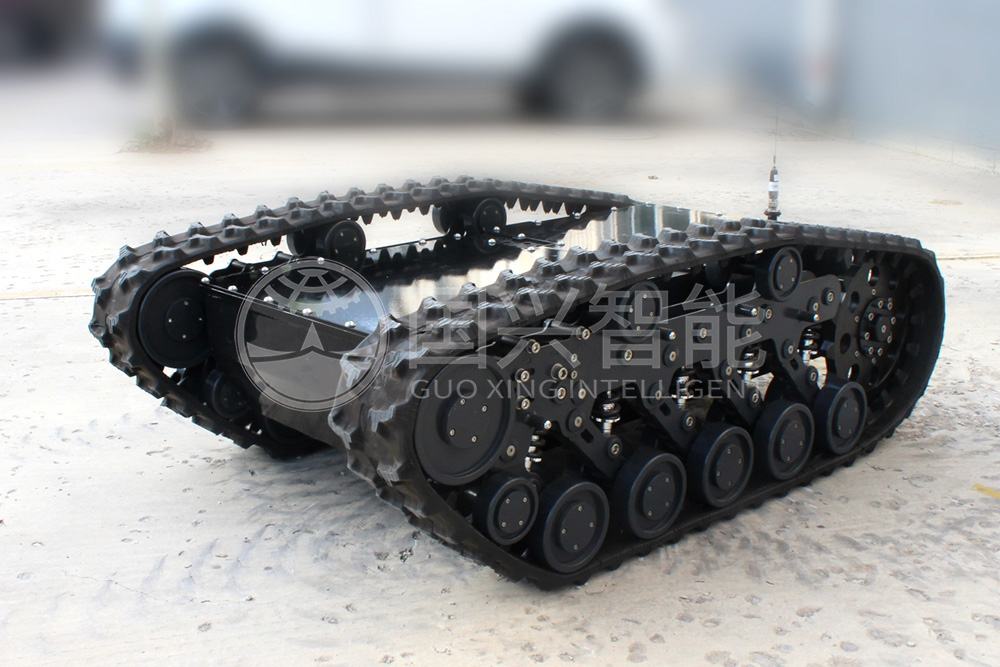

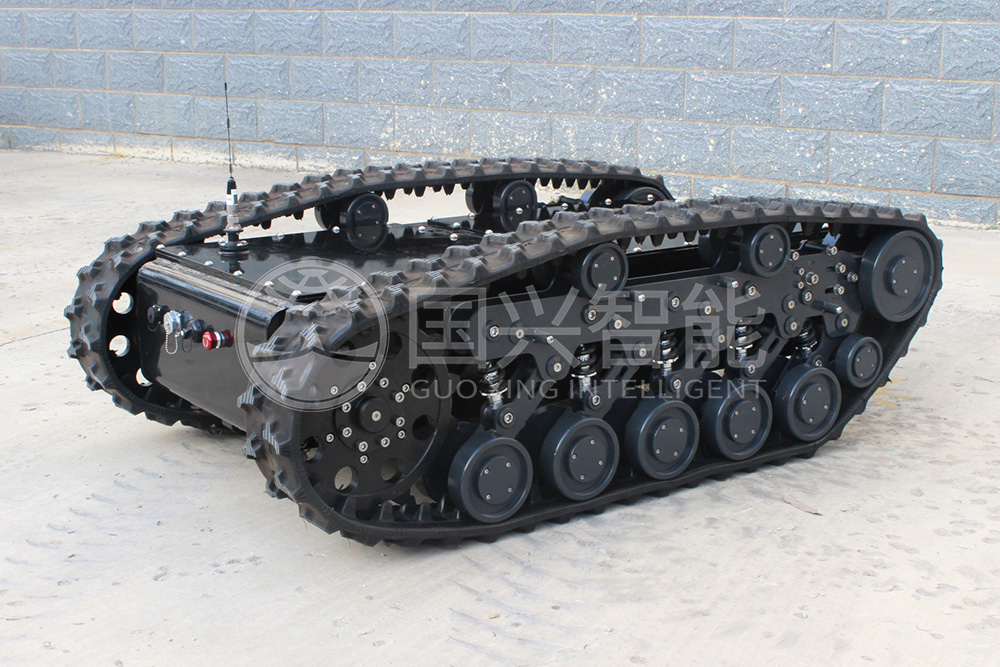

履帶底盤
PKT1300
產品描述
開發空間大、行駛更加平穩。是一款通用型履帶式機器人底盤車，整車采用克里斯蒂獨立懸掛設計，更好的做到重載避震。內部搭載高扭矩減速電機，為底盤提供強勁動力，迎難而上。精準的底盤高度搭配合理功率的電機，使得該車型具有低重心，通過性強、重載避震運行平穩等優點，廣泛用于復雜環境下的機器人移動解決方案。
應用領域：操作簡單靈敏，更大的開發空間，適應多種領域開發應用；獨立懸掛系統，重載避震，爬坡能力強。
產品特點
◆ 整車動力采用3000W 伺服電機，并配置駐車制動器，保證了整車的動力性能及駐車性能;動力匹配合理，超載情況小，系統發熱量小。
◆ 減速機采用直角行星減速機，承載能力強，效率高。
◆ 整機防水IP54。
◆ 懸掛系統采用我公司專利結構的克里斯蒂輪組，減震效果好;具有漲緊裝置，可調履帶松緊。
◆ 插齒式橡膠履帶內嵌鋼絲;接地長度大，接地比壓小。
◆ 選用鋰電池，放電電流大，安全性高。
◆ 設備上部為平面結構，可提供充足的工裝空間，方便布置。
◆ 設備結構件表面噴塑處理，加工件表面發黑處理;軸類零部件調質處理;框架焊接后退火處理，防止變形。
◆ 設備內部富余空間，便于上裝結構的安裝和驅動。
◆ 整機設計合理，便于拆裝和維修。
技術參數
| 項目 | 規格 | |
|---|---|---|
| 外形尺寸 | 1400*970*530mm | |
| 盤底自重 | 360kg | |
| 負載重量 | 200kg | |
| 最大越障 | 160mm | |
| 額定扭矩 | 450NM | |
| 運行速度 | 0~1.3m/s | |
| 最大爬坡 | 40度 | |
| 減震系統 | 左右獨立*8枚避震器 | |
| 懸掛系統 | 克里斯蒂懸掛 | |
| 電機選用 | 48V直流無刷電機 | |
| 車身材質 | 碳鋼 | |
| 履帶材質 | 橡膠內嵌金屬和凱夫拉纖維 | |
| 防護等級 | IP54（標準） | |
